Giải pháp lưu trữ pallet mật độ cao kiểu con thoi mẹ con HUAYIDE

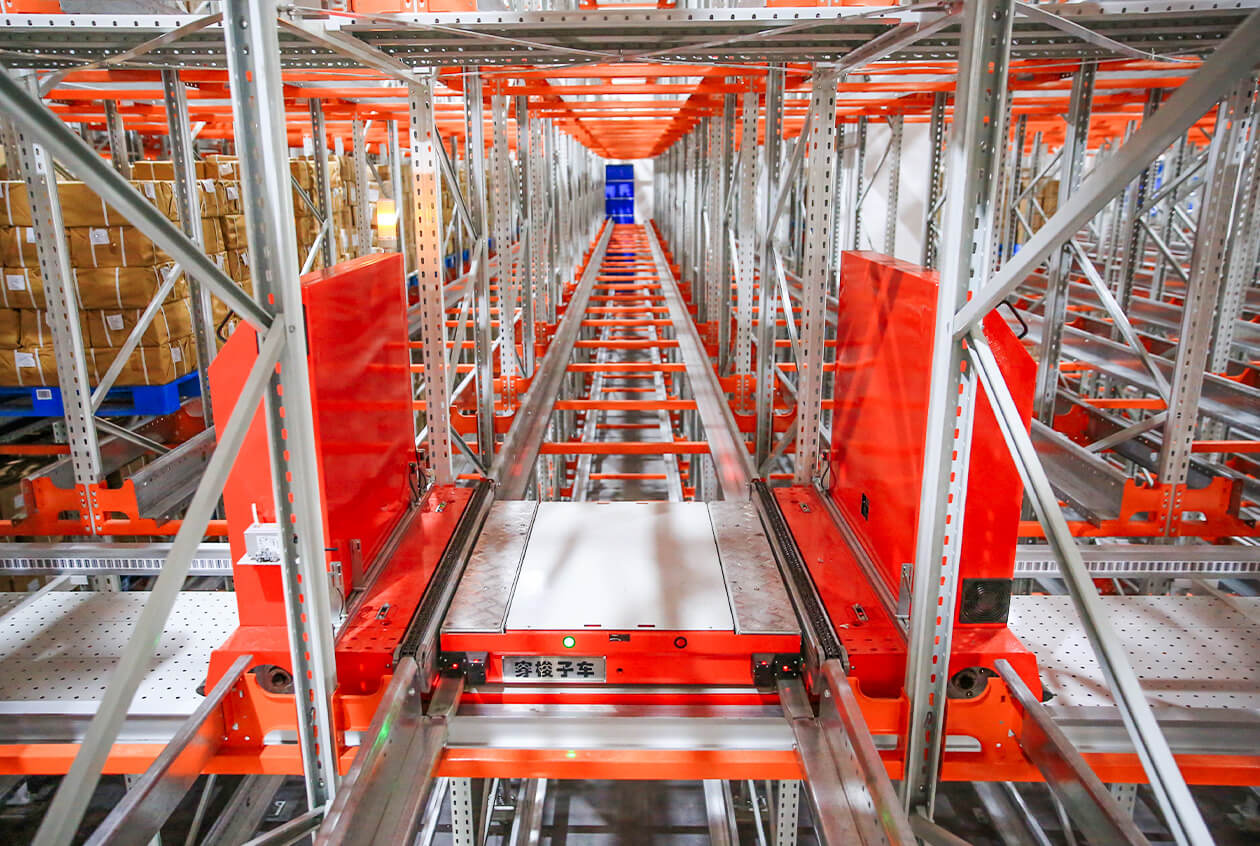

HUAYIDE Mother Child Shuttle Running in Multi-Deep Dense Storage Racking

Hệ thống lưu trữ đa tầng mật độ cao HUAYIDE Mother-Child Shuttle + Lifter là giải pháp lưu trữ pallet tự động mật độ cao được phát triển dựa trên nhiều thập kỷ kinh nghiệm kỹ thuật của HUAYIDE trong lĩnh vực kho bãi tự động.

Được thiết kế để khắc phục tình trạng sử dụng không gian thấp, phụ thuộc nhiều vào nhân công và hiệu quả hạn chế trong các kho hàng truyền thống, hệ thống này tích hợp giá kệ lối đi sâu, thiết bị nâng hàng và công nghệ vận chuyển con thoi mẹ-con tiên tiến để đạt được khả năng xử lý pallet hoàn toàn tự động, không người lái và hiệu quả cao.

Là một giải pháp đã được chứng minh và được khách hàng toàn cầu tin dùng, nó lý tưởng cho các ứng dụng lưu trữ số lượng lớn, ít SKU trong các ngành thực phẩm và đồ uống, hóa chất, chuỗi cung ứng lạnh, sản xuất và logistics bên thứ ba (3PL) — mang lại mật độ lưu trữ tối đa, hiệu quả hoạt động được cải thiện và lợi thế chi phí dài hạn.

YÊU CẦU BÁO GIÁ

Ưu điểm kỹ thuật cốt lõi và giá trị công nghiệp

So với hệ thống kệ pallet truyền thống và kệ con thoi tiêu chuẩn, hệ thống kho chứa đa tầng HUAYIDE Mother Child Shuttle + Lifter Type đạt được sự nâng cấp toàn diện trên bốn khía cạnh: không gian, hiệu quả, chi phí và tính thông minh, mang lại giá trị công nghiệp không thể thay thế, là lựa chọn hàng đầu cho các doanh nghiệp xây dựng kho chứa thông minh với các giải pháp chuyên nghiệp của HUAYIDE.

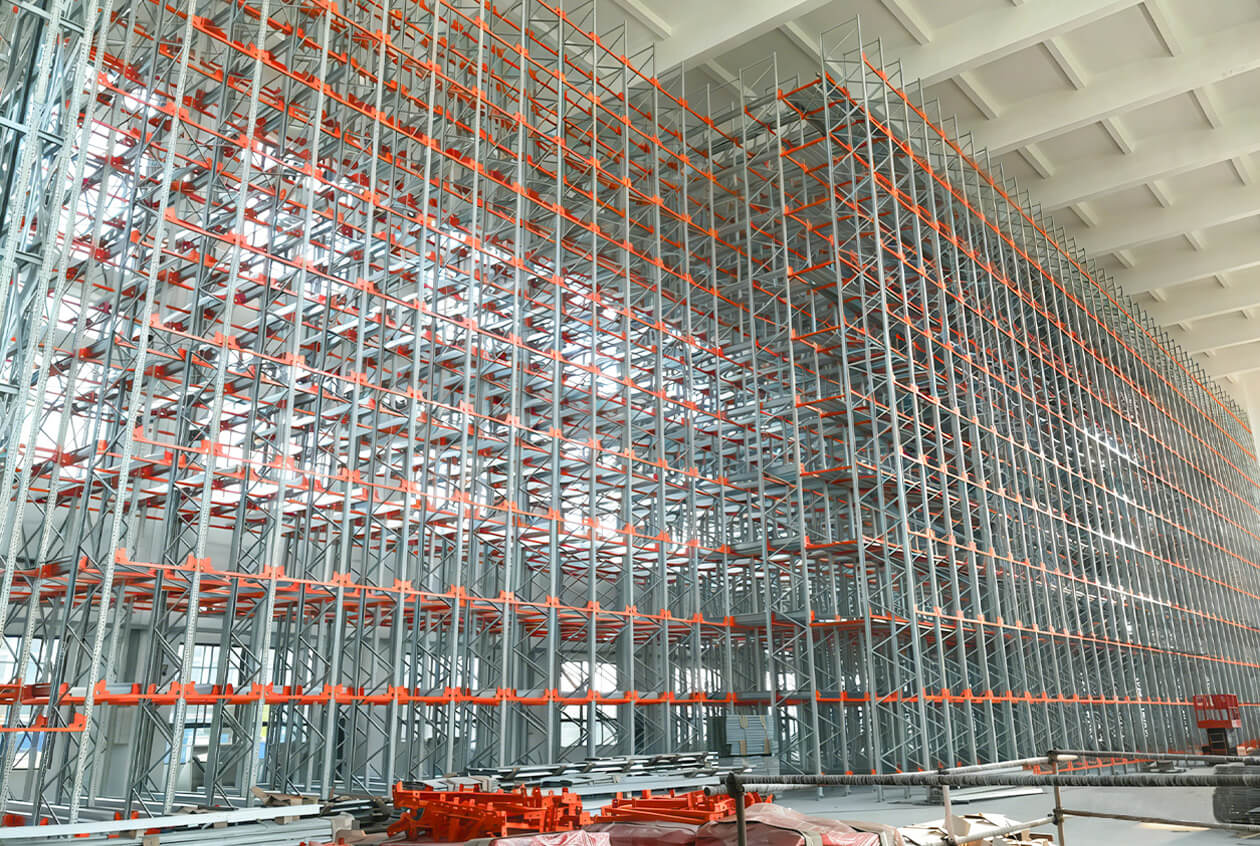

HUAYIDE Mother Child Shuttle Complete Multi-Deep Dense Storage Racking

Tối ưu hóa việc sử dụng không gian kho bãi và giảm chi phí đất đai.

Loại bỏ không gian không cần thiết cho xe nâng: Không giống như các kho truyền thống dành diện tích lớn cho lối đi và khu vực quay đầu của xe nâng, hệ thống lưu trữ mật độ cao này loại bỏ tất cả các kênh dành riêng cho xe nâng, chỉ giữ lại các đường ray hẹp chuyên dụng cho xe vận chuyển con để giảm thiểu không gian phụ trợ lãng phí.

Tăng cường đáng kể hiệu quả lưu trữ: Kết hợp với thiết kế giá kệ nhiều tầng, mật độ cao, hệ thống này cải thiện việc sử dụng không gian lên 50%-80% so với giá kệ pallet tiêu chuẩn, tăng gấp đôi hoặc thậm chí gấp nhiều lần khả năng lưu trữ trong cùng một diện tích kho.

Giảm đáng kể chi phí kho bãi: Hiệu quả sử dụng không gian cao hơn giúp giảm trực tiếp chi phí thuê và xây dựng kho bãi, rất lý tưởng cho các khu vực và doanh nghiệp có nguồn đất hạn chế và chi phí vận hành kho bãi cao.

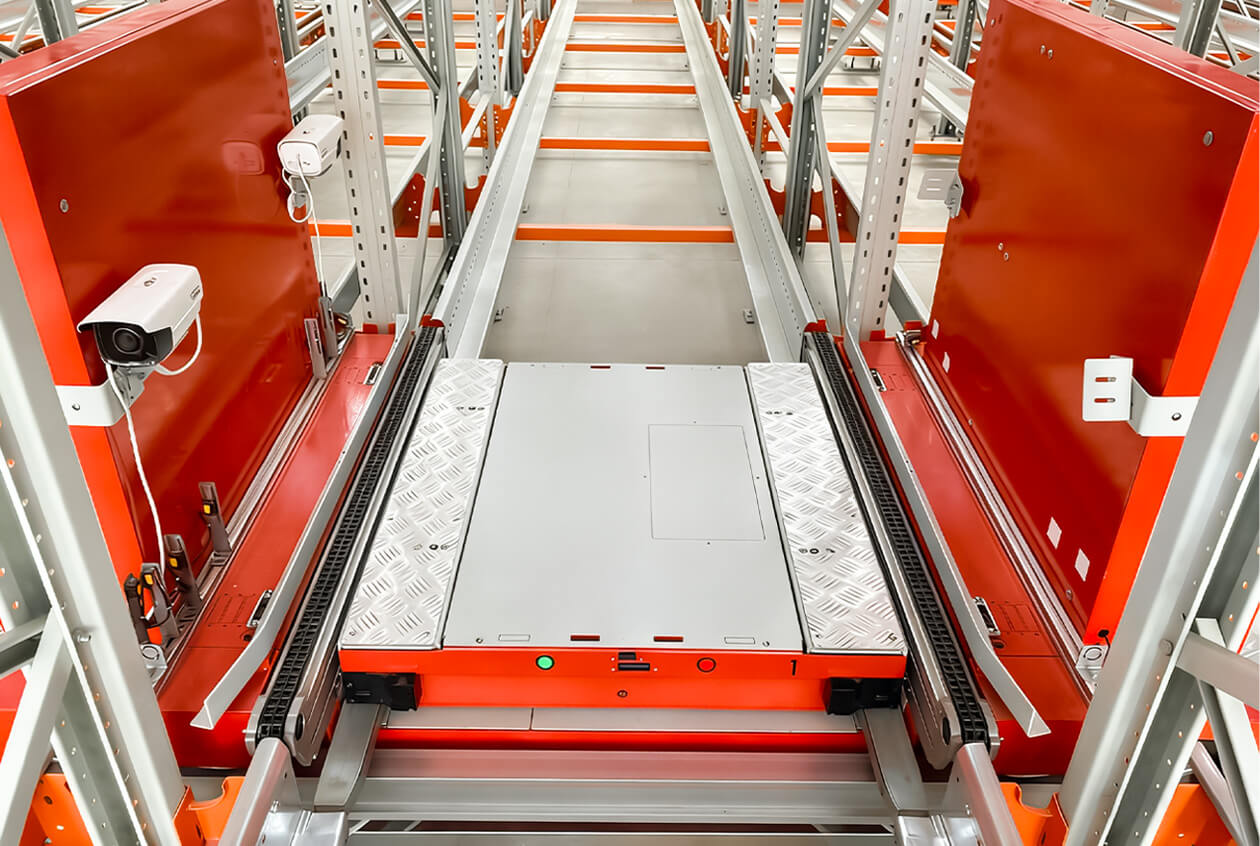

HUAYIDE Mother Child Shuttle Running on Racking Narrow Rails

Vận hành tự động hoàn toàn không người lái và hiệu quả được cải thiện đáng kể

Vận hành tự động không người lái 24/7: Toàn bộ hệ thống hỗ trợ vận hành tự động liên tục suốt ngày đêm mà không cần giám sát thủ công tại chỗ, hiện thực hóa toàn bộ quy trình hoạt động kho bãi không người lái và giảm chi phí nhân công.

Vận hành song song, phối hợp hiệu quả cao: Xe nâng mẹ và xe nâng con hoạt động song song và phối hợp hiệu quả; một xe nâng mẹ có thể kết nối nhiều xe nâng con trên cùng một tầng để loại bỏ thời gian chờ đợi của từng thiết bị. Chế độ vận hành phối hợp này giúp nâng cao hiệu quả tổng thể lên gấp 3-5 lần so với hoạt động xe nâng truyền thống.

Lập lịch vận chuyển linh hoạt giữa các tầng và lối đi: Khắc phục những hạn chế của các xe vận chuyển truyền thống không thể chuyển tầng hoặc di chuyển đa hướng, hỗ trợ lập lịch vận chuyển tự do giữa các tầng và lối đi, hoàn toàn thích ứng với nhu cầu nhập và xuất hàng nhanh chóng của hàng hóa khối lượng lớn.

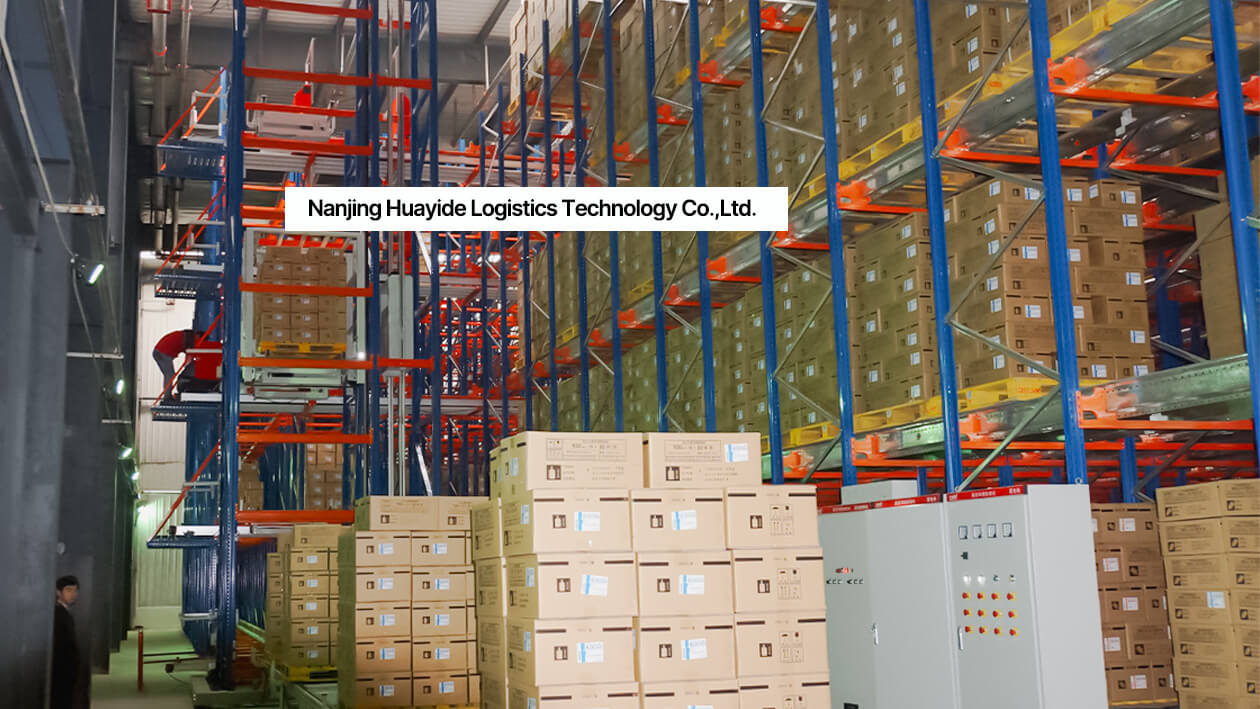

Pallet Storage with HUAYIDE Mother Child Shuttle & Cargo Lifter

Khả năng thích ứng cao với nhiều bối cảnh và yêu cầu thấp về cơ sở hạ tầng kho bãi.

Yêu cầu cải tạo kho thấp: Có khả năng tương thích cao với điều kiện xây dựng kho hiện có, bao gồm bố cục, chiều cao sàn và khả năng chịu tải của nền đất, cho phép triển khai trực tiếp mà không cần tái cấu trúc kho quy mô lớn, tiết kiệm thời gian và chi phí cải tạo.

Khả năng tương thích rộng rãi với hàng hóa tiêu chuẩn: Hoàn toàn phù hợp để lưu trữ hàng hóa trên pallet tiêu chuẩn, với các tầng giá kệ và độ sâu lối đi có thể điều chỉnh linh hoạt để phù hợp với các nhà kho có chiều cao và diện tích sàn khác nhau.

Ứng dụng kép: Lý tưởng cho cả các dự án xây dựng kho tự động mới và các dự án nâng cấp, cải tạo kho hiện có, đáp ứng nhu cầu xây dựng và cải tạo kho bãi đa dạng.

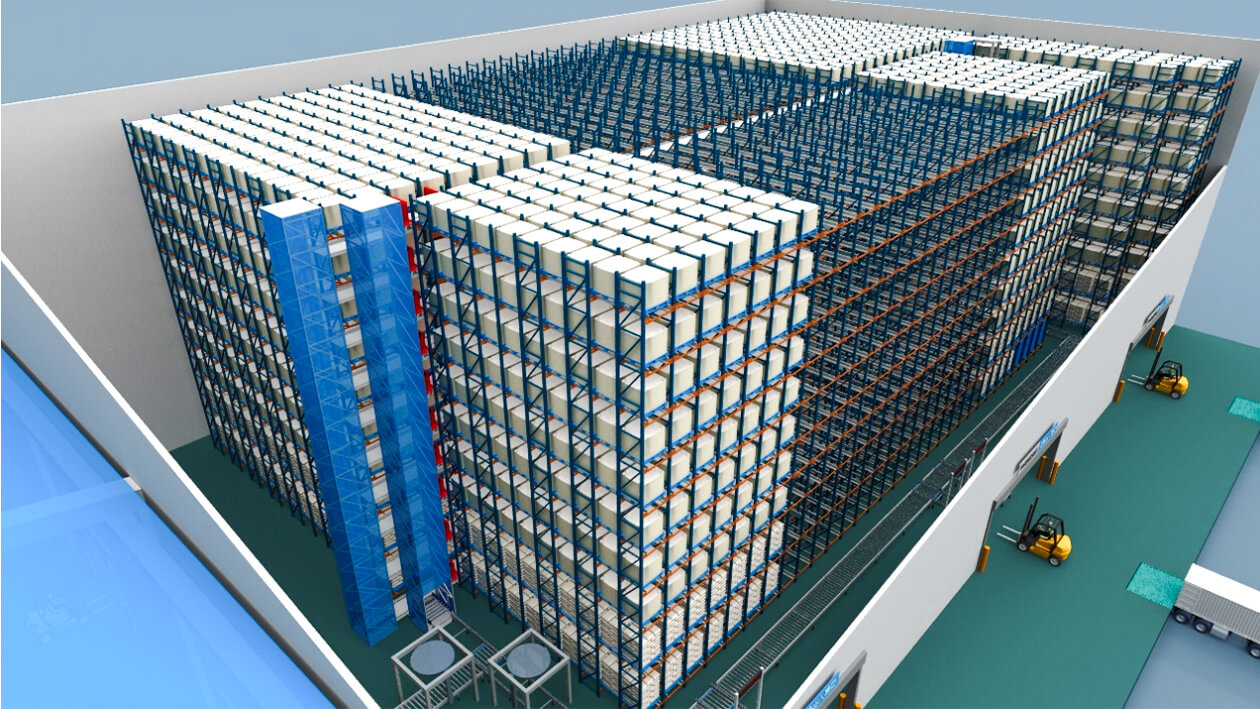

Full Automated Pallet Warehouse 3D Layout HUAYIDE Mother Child Shuttle System

Các chế độ vận hành linh hoạt đáp ứng nhu cầu kho bãi tùy chỉnh.

Chế độ lưu trữ lõi kép: Hỗ trợ hai chế độ hiệu quả tiêu chuẩn — FIFO (Nhập trước xuất trước) và FILO (Nhập trước xuất sau), có thể chuyển đổi tự do dựa trên đặc tính thực tế của hàng hóa và logic nhập/xuất hàng trong kho.

Vận hành phối hợp đa kịch bản: Xe vận chuyển mẹ và con có thể hoạt động cùng nhau trên cùng một tầng, hoặc thực hiện vận hành liên tầng thông qua thang nâng hàng chuyên dụng, thích ứng với các yêu cầu quy trình kho bãi tùy chỉnh đa dạng.

Đảm bảo hoạt động liên tục: Xe vận chuyển chính hỗ trợ sạc trực tuyến cho các xe vận chuyển con trong quá trình hoạt động hàng ngày, tránh thời gian ngừng hoạt động để sạc riêng và đảm bảo thực hiện ổn định, không gián đoạn các nhiệm vụ kho bãi.

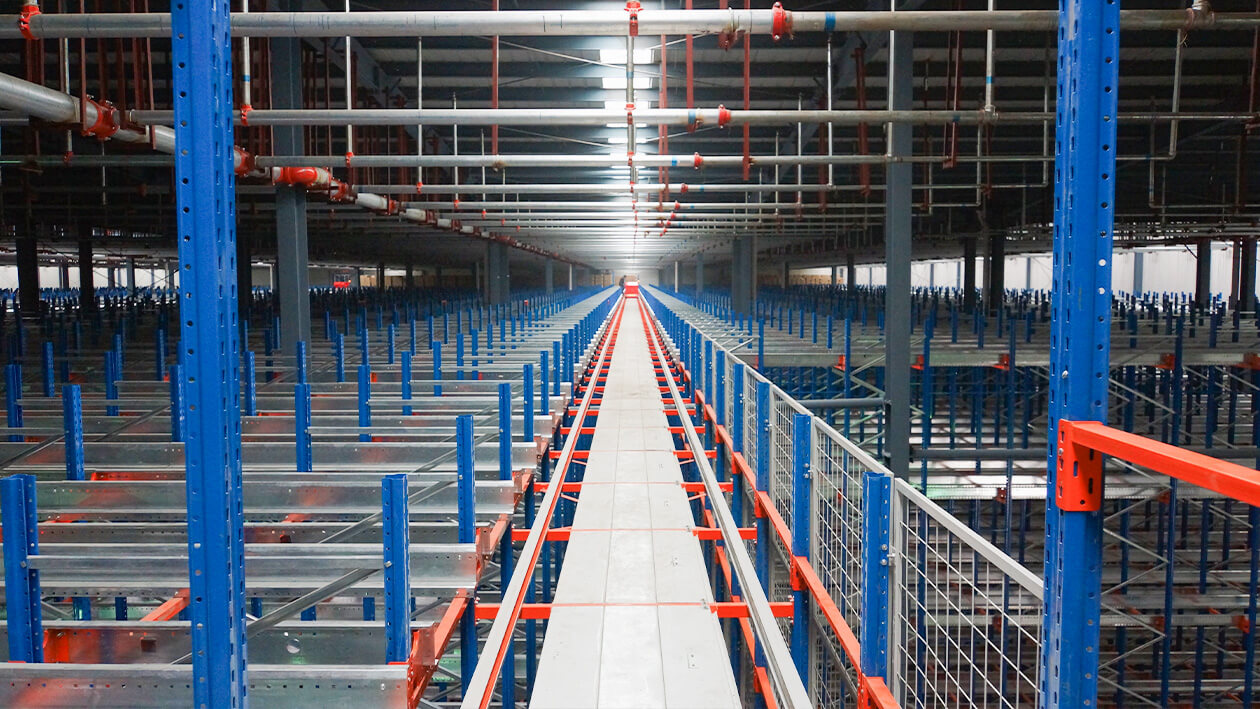

Mother Shuttle Rail Hollow Floor HUAYIDE Automated Storage System

Hoạt động ổn định và đáng tin cậy với chi phí bảo trì thấp.

Các linh kiện cốt lõi chất lượng cao: Được chế tạo bằng các linh kiện cốt lõi của các thương hiệu hàng đầu quốc tế và vật liệu bền bỉ, chống mài mòn, tạo nền tảng vững chắc cho hoạt động ổn định lâu dài của thiết bị và nâng cao tuổi thọ tổng thể.

Bảo vệ an toàn và chống lỗi toàn diện: Được trang bị hệ thống phát hiện an toàn và cảnh báo sớm lỗi hoàn chỉnh, giúp giảm tỷ lệ hỏng hóc thiết bị xuống mức cực thấp, đảm bảo hoạt động kho bãi ổn định và liên tục.

Bảo trì thuận tiện & Lợi tức đầu tư cao: Hệ thống ray vận chuyển chính được trang bị các tấm kiểm tra chuyên dụng, và sàn rỗng được đặt dưới ray giúp dễ dàng bảo trì hàng ngày, giảm chi phí vận hành và bảo trì về sau; lợi tức đầu tư dài hạn tốt hơn nhiều so với thiết bị kho bãi truyền thống.

Các thành phần phần cứng cốt lõi

Hệ thống lưu trữ đa tầng mật độ cao HUAYIDE Mother Child Shuttle + Lifter Type bao gồm bốn mô-đun cốt lõi: giá kệ mật độ cao HUAYIDE, thiết bị nâng hàng chuyên dụng, xe vận chuyển mẹ và xe vận chuyển con, kết hợp với hệ thống điều khiển điện thông minh độc quyền và phần mềm quản lý kho của HUAYIDE để tạo thành một hệ thống vận hành tự động khép kín.

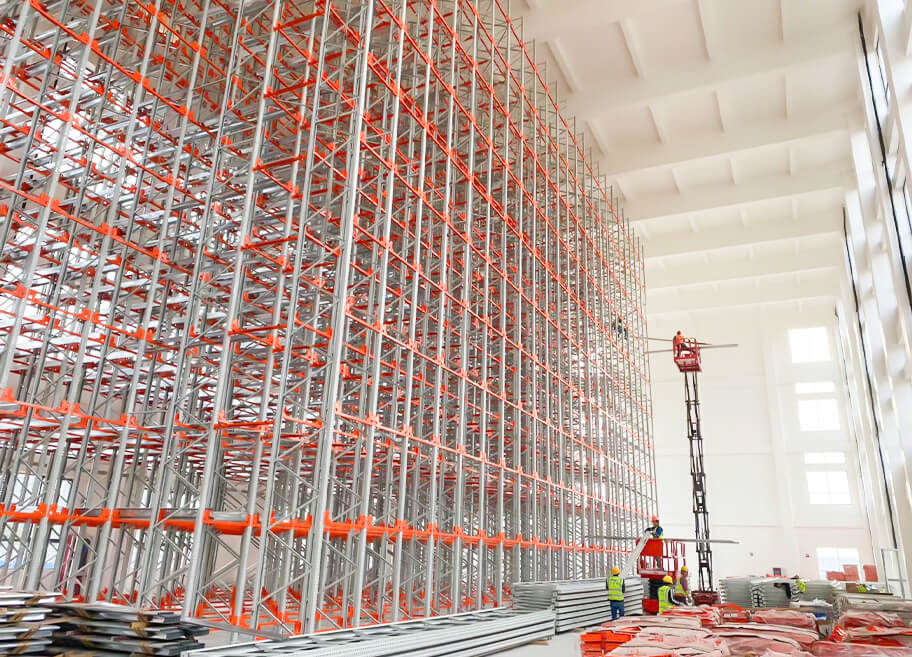

Giá kệ HUAYIDE mật độ cao

Thiết kế riêng & Chất lượng cao: Được HUAYIDE thiết kế và sản xuất độc lập theo yêu cầu, với quy trình kiểm soát chất lượng nghiêm ngặt từ cơ sở sản xuất chuyên dụng của chúng tôi.

Tối ưu hóa không gian mật độ cao: Được trang bị các lối đi hẹp chuyên dụng và đường ray chính xác để vận chuyển trẻ em dễ dàng, loại bỏ hoàn toàn các lối đi dành cho xe nâng truyền thống và tối đa hóa không gian lưu trữ nhỏ gọn thông qua bố cục nhiều tầng, nhiều lớp và mật độ cao.

Khả năng chịu tải cao: Cấu trúc chắc chắn, được gia cố, được thiết kế để sử dụng trong điều kiện tải trọng cao, hoàn toàn phù hợp với các kịch bản lưu trữ pallet tải trọng lớn trong các kho tự động.

Đọc thêm

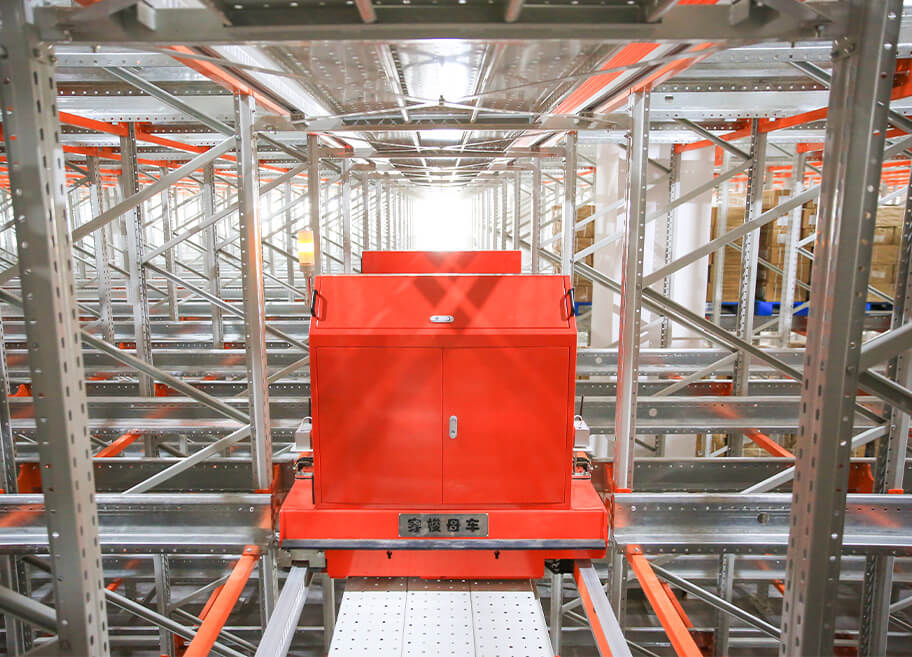

Tàu con thoi mẹ

Vận hành trên lối đi chính: Chạy trên đường ray lối đi chính của kho, chủ yếu để vận chuyển hàng hóa giữa các lối đi và kết nối các xe vận chuyển con, đồng thời cũng có thể vận chuyển pallet một cách độc lập.

Nguồn điện ổn định: Sử dụng hệ thống cấp điện bằng đường dây trên cao, đảm bảo hoạt động ổn định và tuổi thọ cao.

Hợp tác hiệu quả: Vận hành đồng thời với nhiều xe vận chuyển con để nâng cao hiệu quả lập kế hoạch kho hàng tổng thể.

Đọc thêm

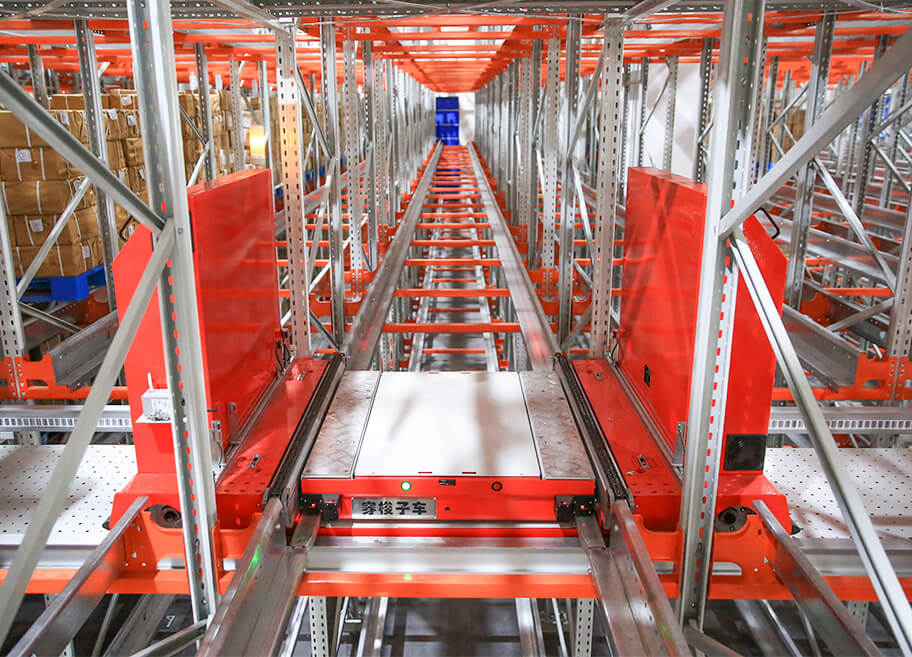

Xe đưa đón trẻ em

Vận hành đường ray nhánh: Vận hành trên các đường ray nhánh bên trong các lối đi của kho, tập trung vào các hoạt động xếp dỡ pallet tinh vi bao gồm lưu trữ, lấy hàng, phân loại và kiểm kê hàng tồn.

Chế độ nguồn kép: Sử dụng mạch điều khiển siêu tụ điện + pin lithium sạc dự phòng 24V, được trang bị chức năng sạc tự động.

Hoạt động liên tục 24/7: Tự động gửi yêu cầu sạc đến máy tính chủ khi mức pin xuống dưới ngưỡng cho phép, đảm bảo hoạt động không gián đoạn suốt cả ngày.

Đọc thêm

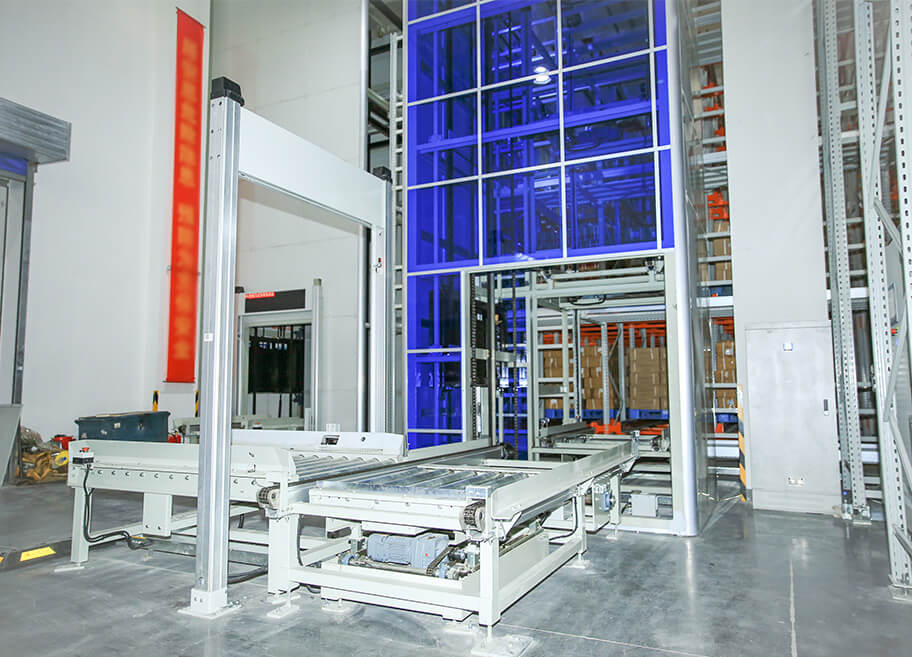

Hệ thống nâng hàng chuyên dụng

Hệ thống vận chuyển thẳng đứng toàn bộ sàn: Hoạt động trên tất cả các tầng kho của nhà kho, xử lý việc vận chuyển thẳng đứng các container mẹ, container con và pallet.

Lịch trình linh hoạt: Có thể vận chuyển riêng lẻ các pallet đến các tầng được chỉ định để xe đưa đón trẻ em tiếp cận, hoặc vận chuyển đồng thời toàn bộ cụm xe đưa đón mẹ và trẻ em để vận hành giữa các tầng.

Ổn định & Công suất cao: Vận hành trơn tru với khả năng chịu tải mạnh mẽ, hoàn toàn đáp ứng nhu cầu vận chuyển theo chiều dọc của các kho tự động nhiều tầng.

Đọc thêm

Quy trình và nguyên tắc vận hành tiêu chuẩn hóa

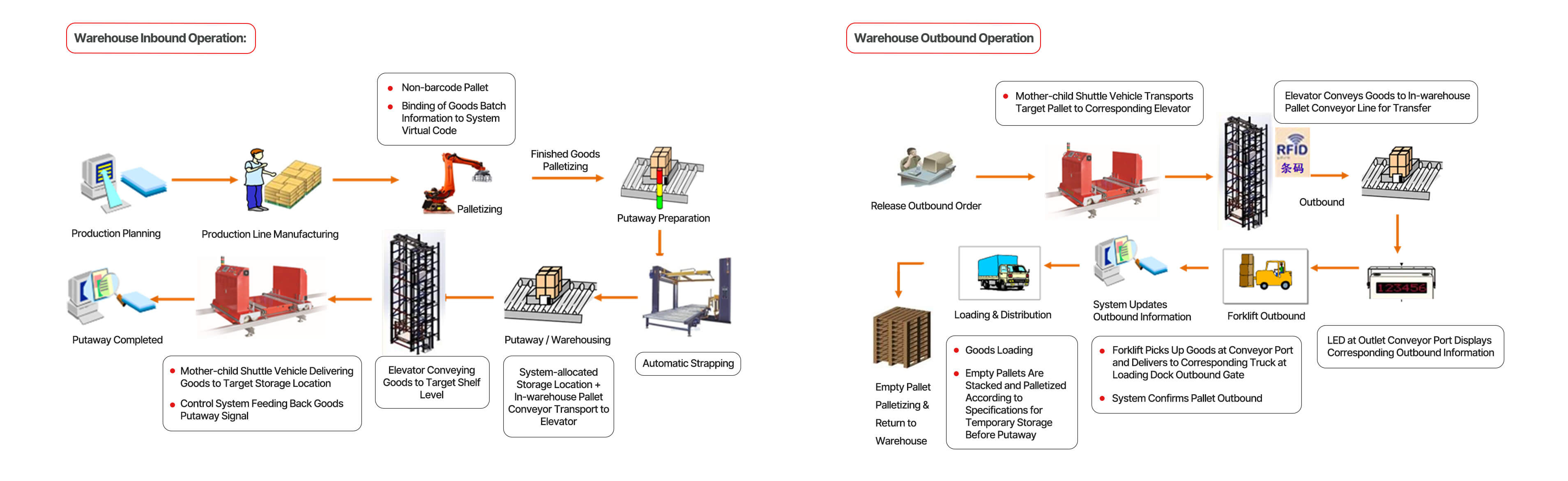

HUAYIDE Mother Child Shuttle Inbound & Outbound Operation Flow Diagram

Điều khiển hệ thống thông minh
Toàn bộ hệ thống được quản lý tập trung bởi một hệ thống điều khiển thông minh nhằm đảm bảo hoạt động ổn định và hiệu quả.
Điều phối đưa đón mẹ - con
Xe vận chuyển mẹ kéo các xe vận chuyển con dọc theo lối đi chính. Tại vị trí đích, xe vận chuyển con tách ra và tự thực hiện các nhiệm vụ lưu trữ và lấy hàng bên trong giá kệ.
Hoạt động đa nhiệm song song
Tàu con thoi mẹ hoạt động liên tục không ngừng nghỉ, cho phép thực hiện nhiều nhiệm vụ cùng lúc và cải thiện hiệu quả đáng kể.
Phạm vi phủ sóng kho hàng đa cấp
Thiết bị nâng hạ hàng hóa giúp vận chuyển theo chiều dọc các xe đẩy và pallet, cho phép vận hành liền mạch giữa các tầng khác nhau và tiếp cận toàn bộ kho hàng.
Vận hành linh hoạt và hoàn toàn tự động
Hệ thống này thay thế xe nâng tay và hỗ trợ cả hai chế độ FIFO (vào trước ra trước) và FILO (vào sau ra trước) để thích ứng với các chiến lược lưu trữ khác nhau.

Vật liệu thiết bị cốt lõi & Cấu hình linh kiện chính

Toàn bộ hệ thống HUAYIDE sử dụng cấu hình cao cấp đạt chuẩn công nghiệp, với các linh kiện cốt lõi được cung cấp từ các thương hiệu nổi tiếng quốc tế và được lắp ráp theo tiêu chuẩn chất lượng nghiêm ngặt của HUAYIDE để đảm bảo hoạt động ổn định lâu dài và tỷ lệ hỏng hóc thấp. Các thông số kỹ thuật phần cứng chính của thiết bị con thoi mẹ-con HUAYIDE như sau:

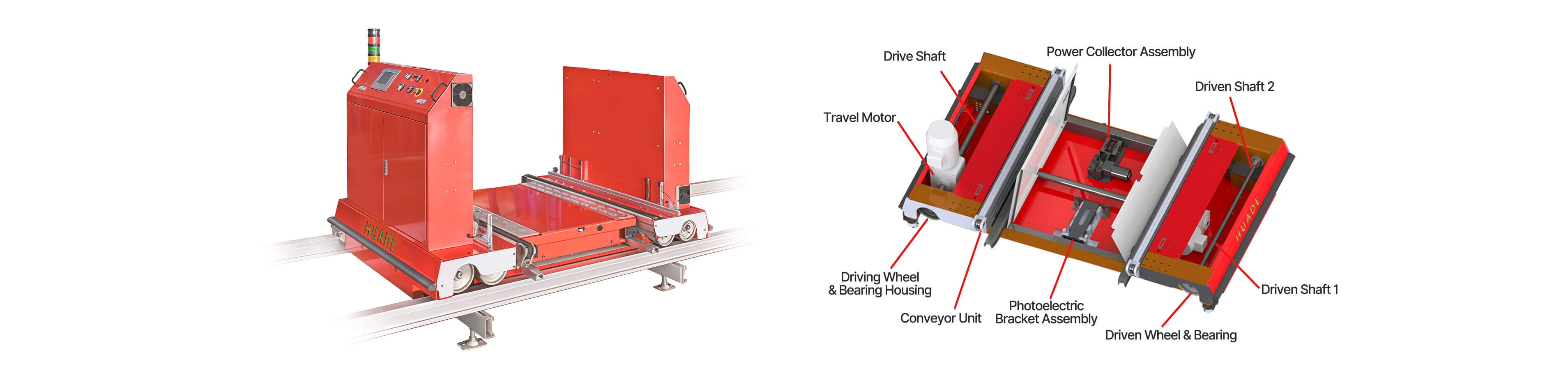

HUAYIDE Mother Child Shuttle Structure Diagram

Thân tàu con thoi trẻ em
Được làm từ thép tấm Q235 dày dặn với lớp sơn tĩnh điện chuyên dụng cho ô tô; tấm che nâng sử dụng tấm chống trượt có hoa văn, được trang bị 8 bánh xe polyurethane và 4 bánh dẫn hướng giúp vận hành êm ái và không rung lắc.
Hệ thống điện
Xe đẩy trẻ em sử dụng hệ thống truyền động siêu tụ điện + pin lithium sạc dự phòng 24V; động cơ nâng là loại không chổi than, động cơ di chuyển là loại có chổi than. Xe đẩy mẹ sử dụng hệ thống cấp điện bằng dây cáp chuyên dụng, với ray nhôm hình chữ H và dây cáp tích hợp giúp tăng cường an toàn và độ bền.
Điều khiển và cảm biến điện cốt lõi
Bộ điều khiển sử dụng linh kiện dòng SIEMENS; cảm biến sử dụng cảm biến quang điện Pepperl+Fuchs của Đức và cảm biến đo khoảng cách bằng laser với độ chính xác định vị cấp công nghiệp để loại bỏ sai số định vị. Bộ giảm tốc động cơ cho thiết bị vận chuyển là nhãn hiệu SEW/Lenze; hệ thống điều khiển PLC là SIEMENS S7-1500 với bus trường Profinet cho khả năng giao tiếp ổn định và phản hồi nhanh.
Cấu hình an toàn
Hệ thống phát hiện an toàn toàn diện, bao gồm cảm biến laser đo khoảng cách pallet, cảm biến định vị chính xác, cảm biến khoảng cách nâng hạ, cảm biến phát hiện vật thể lạ trên đường ray và cảm biến chống va chạm, đảm bảo an toàn vận hành toàn diện và tránh rung lắc hàng hóa, lệch hướng và va chạm thiết bị.

Các trường hợp áp dụng

Hệ thống lưu trữ đa tầng HUAYIDE Mother Child Shuttle + Lifter Type được HUAYIDE thiết kế đặc biệt để lưu trữ pallet tiêu chuẩn với số lượng SKU thấp và khối lượng hàng hóa đơn lẻ lớn. Với công nghệ tiên tiến, đã được kiểm chứng thực tế và hiệu suất ổn định, hệ thống của HUAYIDE được sử dụng rộng rãi trong các ngành công nghiệp và các tình huống sau trên toàn thế giới:

Ngành công nghiệp thực phẩm và đồ uống
Hàng hóa tiêu chuẩn có khối lượng lớn như đồ uống đóng chai, thực phẩm đóng hộp, ngũ cốc & dầu ăn và các sản phẩm từ sữa, phù hợp với cả kho lạnh ở nhiệt độ thường và nhiệt độ thấp.
Công nghiệp hóa chất
Hàng hóa đóng pallet chịu tải nặng bao gồm nguyên liệu hóa chất, hạt nhựa và hóa chất đóng bao, đáp ứng các yêu cầu lưu trữ mật độ cao và tiêu chuẩn hóa.
Ngành công nghiệp sản xuất
Kho chứa nguyên vật liệu, linh kiện, bán thành phẩm và thành phẩm của nhà máy, kết nối với các trung tâm hậu cần hỗ trợ dây chuyền sản xuất để đảm bảo cung cấp nguyên vật liệu nhanh chóng.
Kho bãi của bên thứ ba (3PL)
Lưu trữ hàng hóa số lượng lớn, cải thiện việc sử dụng không gian kho và doanh thu hoạt động.
Kho lạnh
Lưu trữ pallet mật độ cao trong môi trường nhiệt độ thấp, giảm diện tích kho lạnh không sử dụng và giảm tiêu thụ năng lượng làm lạnh.

Sức mạnh thương hiệu và hỗ trợ kỹ thuật

Là nhà cung cấp hàng đầu các giải pháp lưu trữ đa tầng mật độ cao kiểu vận chuyển mẹ - con kết hợp thang nâng, HUAYIDE sở hữu hệ thống hoàn chỉnh từ nghiên cứu và phát triển, thử nghiệm, sản xuất đến triển khai dự án, với năng lực kỹ thuật và kinh nghiệm dự án hàng đầu trong ngành. Chúng tôi cung cấp dịch vụ trọn gói từ thiết kế giải pháp, sản xuất thiết bị, lắp đặt và vận hành thử đến vận hành và bảo trì sau này.
